2023年初中物理：入射光線垂直于反射面

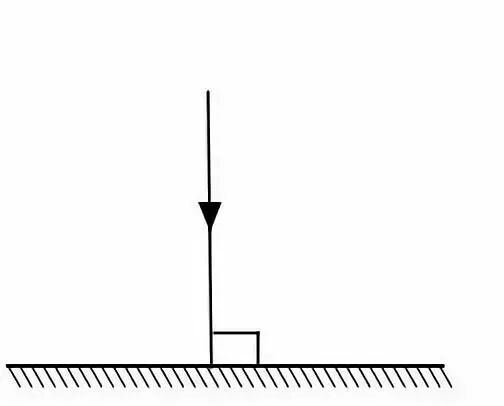

入射光線垂直于反射面(特殊情況)

第1步：反射光線沿原入射光線方向反向射出

示例：

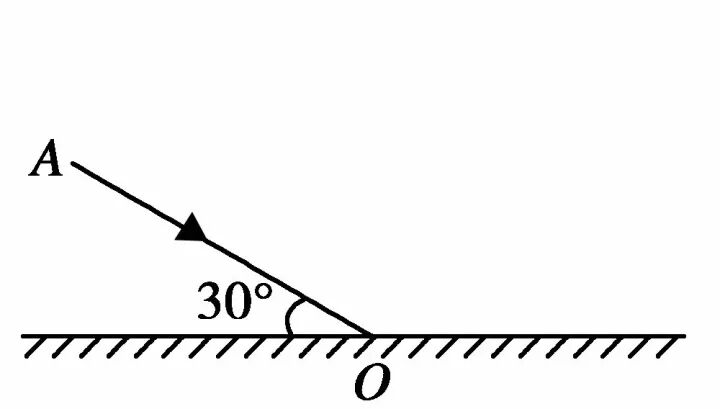

如圖所示，一束光沿AO方向斜射到平面鏡上，畫出入射光線的反射光線，并標出反射角大小。

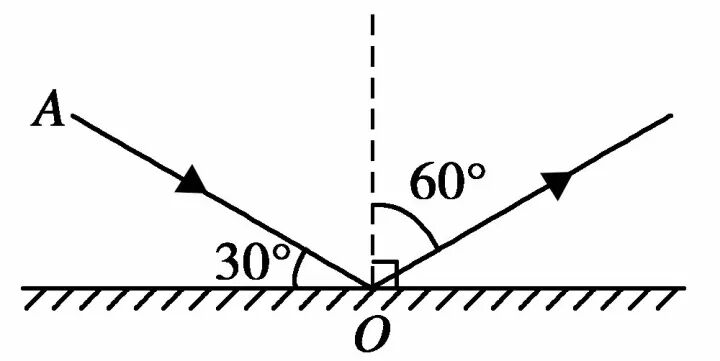

答案：

說明：(這是最基本的“光的反射”作圖)

①先畫法線，法線過入射點，垂直于鏡面，注意：法線是虛線，畫垂直符號。

②畫反射光線時，要使反射角等于入射角。用量角器畫，或者在平面鏡上方畫一條平行于平面鏡的直線，使反射光線與直線的交點與入射光線與直線的交點到法線的距離相等。注意：反射光線是實線;要畫箭頭，箭頭方向千萬別反了。

③有的作圖題讓你標角度，看好了讓標的是什么。本題標反射角，

注意：畫弧表示出該角

;標度數要求數值正確(一般都很好算);數值帶單位“°”，別光寫個數字。
